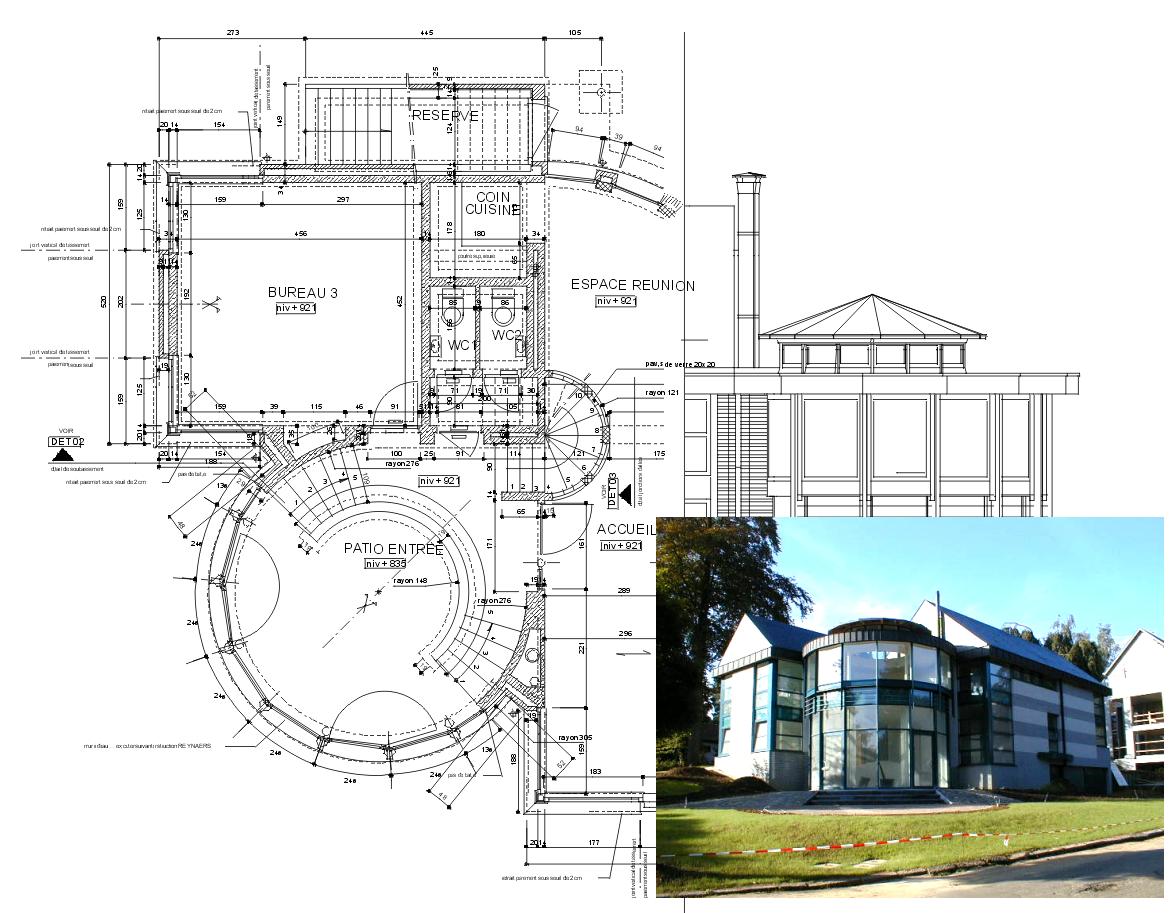

COMEPLAN stelt U voor DesignCAD CONSTRUCT
(Compatibel Autocad DWG, Dxf).
Ontwikkeld door een
architektenbureau - al gebruiker van DesignCAD - is DesignCAD CONSTRUCT
(Windows versie) een specifieke versie voor architekten en het
bouwsektor. De integratie met DesignCAD is totaal.
Doel van DesignCAD
CONSTRUCT : de snelheid en de kracht van de werking met DesignCAD nog te
verhogen. Deze beschikt over specifieke tekeningcommando's voor
architekten (automatische inplanting van deuren en ramen in een muur,
automatische tekening van een afgesneden trap, automatische tekening van
een muur, van een aanslag,...) |
 |
|
Specifieke commando's
van DesignCAD CONSTRUCT zijn toegevoegd aan alle bestaande commando's
2D en 3D die al beschikbaar zijn in de basisversie van DesignCAD 2D/3D.
Georganiseerd met een specifieke menu "CAD Archi", is het
gebruik van commando's hetzelfde dan met DesignCAD: eenvoudig. Zo is het
geïntegreerd met het systeem van de ontrollingmenu's.
Als U een commando
kiest, zal het programma met U " spreken". Het zal U vragen
-één na één - ofwel de punten, ofwel de coordinaten (maten), ofwel
beiden in te voeren naar gelang het uit te voeren commando.
De commando's van DesignCAD
CONSTRUCT worden geleverd met een paramterbestand met verstekwaarden die
geschikt zijn voor de meesten. Maar het is toch mogelijk de parameters
te wijzigen. Zo kunnen de gebruikers he architektuurprogramma aanpasen
in functie van hun eigen gewoonte: eigen vensters, muren, slag,...
|
 |
Hierna kunt U
verschillende commando's bekijken die beschikbaar zijn

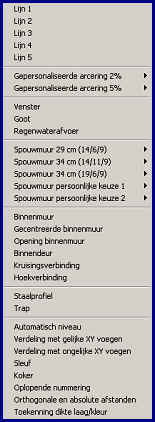

| MUREN : Het is in
éénmaal tekenen van de samenstelde gevelmuur met de
vensteraanslagen indien noodzakelijk ; van binnenmuren
en van scheidingswanden. |
|
|
| VENSTERS : kan
automatisch een opening in de gevelmuur verwezenlijken
en het tekenen van de aanslagen van het venster alsook
het venster met de binnen- en buitendorpels. |
|
|
|
DEUREN : automatische inplanting
in een binnenmuur van binnendeuren en dubbele deuren met de
openingsriching.
MUURKRUISINGEN : kan de
overbodige lijnen op de muurkruisingen uitwissen
|
|
 |
Binnen en buitenmuren kunnen in
éénmaal getekend worden.
Inplanting van vensters en deuren is eenvoudig.
Het programma " doorsnede" muur
+ invoegen opening of deur " laat toe , na de uitvoering van het
buitenmuurprogramma, gemengd metselwerk door te snijden op de gewenste
plaats en er een venster- of deuropening,of eender welke raamvorm,in te
voegen in een door de gebruiker parametereerbare slag. Na het plaatsen van
de twee punten op het metselwerk, doet DesignCAD_Archi de rest terwijl hij
u vraagt welk type opening er moet ingevoegd worden.
VENSTER: automatische tekening van een
vensteraanzicht door eenvoudige aantwoorden aan enkele vragen.
Het "venster"programma
laat U toe een vensteraanzicht te tekenen "in 2 clicks ". Het
volstaat inderdaad dat U de linkerbinnenhoek en de rechterbovenhoek
bepaalt van de te tekenen vensteropening .
DesignCAD_Construct doet de rest.
TRAP : automatische tekening in
plat vlak en doorsnede van rechte traparm.
Het programma " trappen " laat U toe een trap in doorsnede te
tekenen vanaf een punt, met de trapneus van de treden, de dikte van het
massametselwerk en van de chape op de treden (horizontaal en
verticaal).
Het programma stelt in eerste instantie een " normale " trap
voor vertrekkende van de formule " 2h + a = 60 " (waar h de
hoogte is en a, de aantrede). De gebruiker kan dan deze eerste
voorstelling " forceren " door één of andere parameter te
veranderen. Na de bevestiging van deze laatste keuzes, kan de gebruiker
de trapneus bepalen. DesignCAD_Archi tekent dan een trap in doorsnede
rekening houdend met de gekozen parameters.
WATERAFVOER EN DAKGOOT: automatiche
tekening van een dakgoot en de regenwaterafvoer, met plaatsing van het
aantal hechtingshaken.

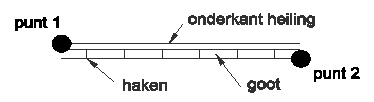

| Het
" dakgoot "programma laat toe een dakgoot aanzicht
te tekenen" in 2 clicks ". Het volstaat inderdaad
om de twee punten vast te leggen op de dakhelling.
DesignCAD_Archi doet de rest.
|
|
Het " regenwaterafvoer "
programma laat toe een aanzicht te tekenen van de afvoer "
in 3 clicks ", die aansluit aan de dakgoot. Het volstaat om een
punt aan de onderzijde van de dakgoot aan te duiden, een punt op
de grond en een punt in lijn links met de afvoer.
DesignCAD_Archi doet de rest door de afvoer te verbinding met de
dakgoot.
|
| |
|
Andere commando's: (AUTOMATISCH NIVEAU,
KRUISHOUT -BEVLOERING, METALEN LIGGER, OPLOPENDE NUMMERING, " KOKERS+
- SLEUVEN, …)

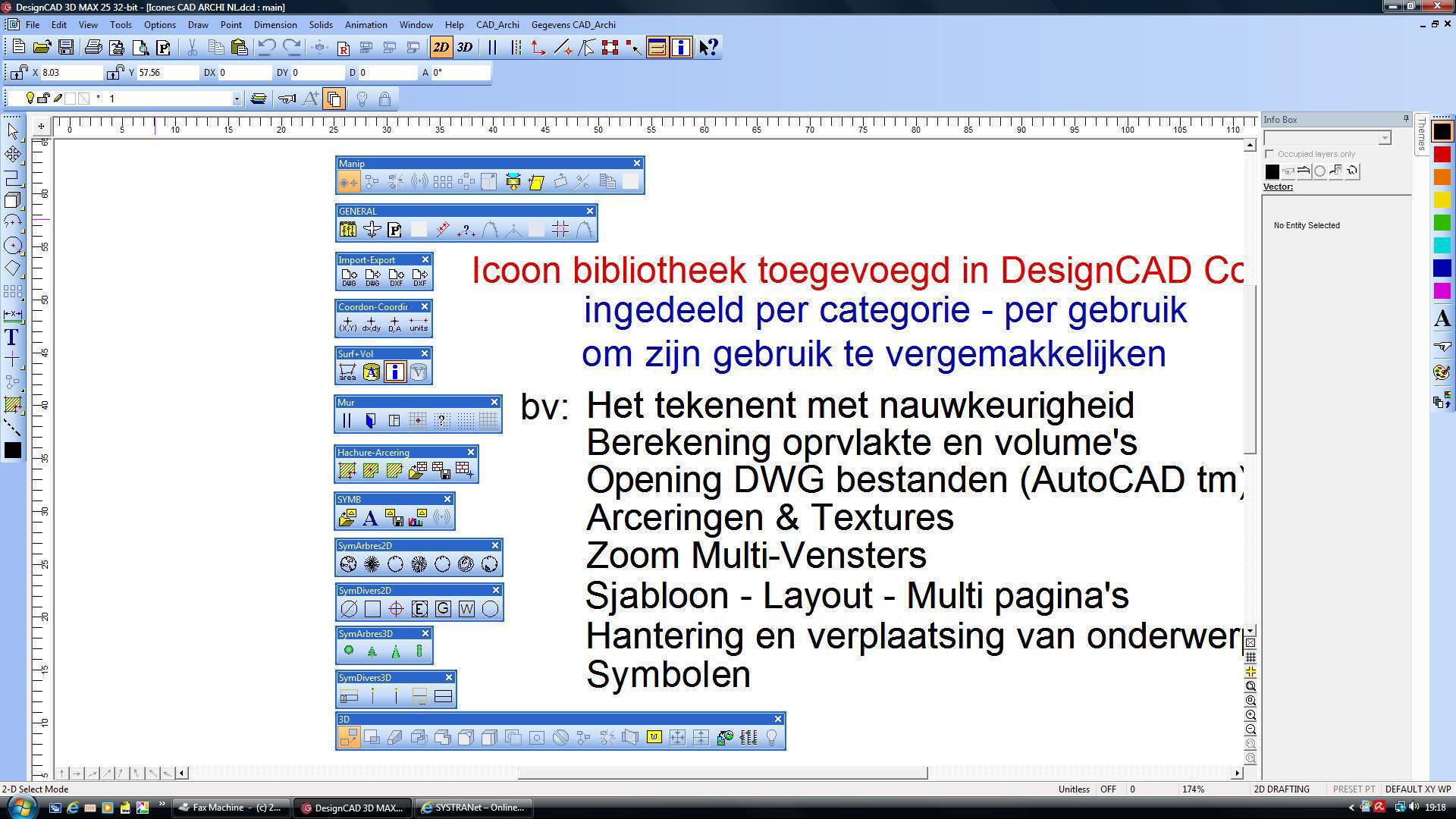

Icoon bibliotheek ingedeeld per categorie - per gebruik :
Voor een gebruiksvriendelijker DesignCAD, heeft Comeplan aan DesignCAD
Construct een Icoon bibliotheek van iconen ingedeeld per
categorie - per gebruik met alle de belangrijkste commando's en
functies en ook met specifieke symbolen.
Gebaseerd op onze groot ervaring in DesignCAD (30 jaar in 2016), de
bedoeling van deze iconen is aan de gebruiker een sneller en
gemakkelijker scholing. De twede bedoeling is eveneens om het direct te
begeleiden naar de
gebrek te hebben aan
bestellingen niet
teneinde zijn
topografische
plannen en van
gebouw snel
te verwezenlijken (het
ex:
arceringen,
berekeningen van
oppervlakte
en
volumes,
dak in 3d,
muren,…)
Clic op de beeld voor een zoom op het scherm
|

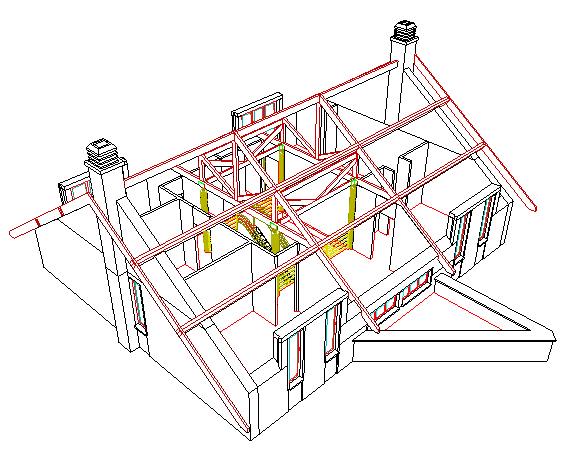

DesignCAD
Construct voor Design
|
Dankzij DesignCAD Construct konden we snel
simpel vlakken maken (bv een dak). Meer complexe
vlakken maakten we met Surface Connect,
Combine Line, …
Het commando Extrude (recht of langs een
kromme) liet toe volumes te ontwikkelen.
De booleaanse bewerkingen (Addition,
Substraction, Intersection) gaven mogelijk
complexe vlakken en volume's te scheppen.
De inhoud van deze volumes konden we berekenen.
Het commando Slice liet ons toe een
doorsnede van een object, een gebouw,… te maken
volgens een willekeurig vlak.
|

 |
|
 |
|
 |
|
 |
|
|
Het commando
Template
van DesignCAD Construct laat u toe uw plan rechtstreeks op
gewenste schaal in te voegen in voorop gepersonaliseerde
sjabloon. Door gebruik te maken van de functies van de sjablonen
kunt u details op een ander schaal in uw plan invoegen.
|
Layout - Sjabloon |
DesignCAD CONSTRUCT
is geleverd
met DesignCAD 2D/3D inbegrepen
met
een start handleiding in het nederlands
met
on line help
In opties :
Bibliotheek van symbolen
voor architektuur
DC CAD Electro
DC CAD Alarm
DC CAD Sanitair & Verwarming
4D Planning
:
