DC CAD-Electro
A partir de 750 Eur HTVA
Promo jusqu'au 12
janvier 2012:
1 jour de
formation de base
gratuite en nos bureaux
à l'achat d'un DC CAD Electro (à partir de 750 Eur HTVA) +
support 1an (150 Eur htva => Promo à partir de 900 Eur HTVA
le 19 janvier 2012
3h de formation à DesignCAD (base): de 9h30 à 12h30
3h de formation de base du Module Electro de 14h à 17h00
 |
Patience, le
chargement prend quelques minutes |
|
-----------------------------------------------------
Vous êtes déjà utilisateur de
DesignCAD ou DC CAD Electro et vous souhaitez améliorer votre connaissance:
3h de formation à DesignCAD (base): de 9h30 à 12h30
3h de formation de base du Module Sanitaire de 14h à 17h00
1/2 jour : 155
Eur hTVA
1 jour: 275 Eur HTVA
(Possibilité chèques formation des Régions et subsides Fedelec
- formation reconnue pour les géomètres experts)
(Possibilité chèques formation et subsides
Fedelec)
·

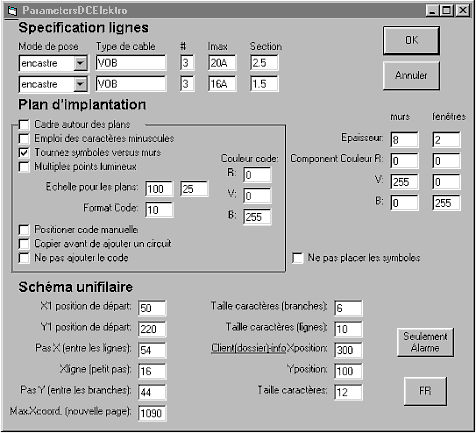

Paramétrage du module DC CAD Electro
·
Dessiner un plan de position avec le menu Plan-de-position
·
Implanter les circuits élémentaires: circuits de prises et circuits
lumineux.
·
Générer le schéma unifilaire.
·
Ajouter des interrupteurs différentiels.
*) 1/2
jour de formation (cours avancé) à DC-CAD CAD Electro (en nos
bureaux): Date à déterminer
Programme
de cette formation avancée:
·
Les appareils de
chauffages, circuit de reserve, lignes d'alimentations.
·
Circuits sur tarif
multiple. Circuit boutons poussoirs en basse tension.
· Utiliser
un symbole personnel: détecteur.
·
Ajouter un point
d'éclairage ajouter plusieurs types différents.
· Circuit
inverseur: un interrupteur inverseur en plus.
·
Ajouter le coffret,
les canalisations et générer la liste du matériel.
Les
points forts de DC CAD Electro
1. Un
logiciel métier compatible qui répond parfaitement aux besoins des
installateurs.
·
Pour dessiner facilement le
plan du bâtiment
·
Pour récupérer directement
le fichier du plan réalisé par l'architecte (compatible DWG d'AutoCADtm,
DXF,...) avec possibilités de nettoyer le plan et si nécessaire de le
retravailler.
·
Pour charger un fichier du
plan du bâtiment scanné (format Bmp, Tif, Jpeg) avec possibilité de
faire directement l'implantation électrique sur ce plan scanné. NB: En
option: solution de vectorisation de plans pour pouvoir les retravailler
avec le programme de vectorisation ScanPro.
·
Pour ensuite faire
rapidement l'implantation des appareils électriques nécessaires.
·
Pour connecter
automatiquement les câbles et définir précisément leur chemin
·
Pour générer une liste des
matériaux (liste des appareils utilisés et longueur des câbles)
· DC
CAD Electro permet de générer
et d'exporter des fichiers en format AutoCAD (DWG-DXF). De la
sorte, vous pouvez donner vos fichiers en format vectoriel à vos
correspondants et aussi répondre sans problème aux appels d'offres de
marchés plus importants qui imposent ce format.
· DC
CAD Electro peut également générer des fichiers en pdf, ou en
image JPEG, tif, bmp,...)
2. Un apprentissage aisé
avec des commandes faciles orientées métier qui sont accessibles par
icônes représentant de façon visuelle les fonctions utiles (murs,
portes, fenêtres) ainsi que les différents symboles nécessaires au
schéma électrique. Avantage: Pas d'apprentissage fastidieux nécessaire
d'un programme de CAD complexe.
3. DC CAD Electro est fourni
avec un logiciel de dessin CAD complet qui permet à ceux qui le
souhaitent d'élargir leur possibilités de travail dans d'autres
secteurs techniques (bâtiment, sécurité et incendie, industrie,
mécanique, plans de jardins, terrasses, loisirs,...).
4. Un prix accessible pour
une solution logicielle orientée métier
5. Un support après vente
(1er mois gratuit) et en option support et update un an renouvelable
6. Des possibilités de suivre des
formations (soit groupées, soit en entreprise)
7. DC CAD Electro est évolutif:
Possibilité
d'y ajouter:
- le
module Extended destiné à ceux qui réalisent de grands bâtiments
(plus de 52 circuits, gestion de plusieurs coffrets,...)
- le
module alarme destiné à ceux qui réalisent des plans et schémas
d'alarme
- le
module Industrie pour la réalisation de schémas électriques
industriels
- le
module sanitaire et chauffage pour automatiser et facilité le
travail des installateurs qui doivent aussi réaliser ce type de plans.
- le
module Construct pour les entrepreneurs généraux qui souhaitent
avoir un outil pour réaliser tous les plans « has built » ou encore
réaliser des métrés (surfaciques et quantitatifs)
- Et même les modules de ferronnerie (Top Metal Pro – Top Escaliers –
Top Menuiserie) par exemple pour une école qui doit former des étudiants
de diverses secteurs d'activités.
8. DC CAD
Electro, c'est en résumé, plus de 15 ans à l'écoute des clients pour
permettre de faire évoluer le produit afin qu'il réponde au mieux à
leurs besoins et leurs demandes.
9. Des présentations gratuites du logiciel DC CAD Electro chez
Comeplan permettent à ceux qui le souhaitent de voir l'utilisation du
produit et de poser des questions. C'est un moyen efficace et rapide
pour évaluer le produit et pour réaliser de visu qu'il correspond
parfaitement à vos besoins. C'est aussi un moyen de personnaliser le
contact et de mettre un visage sur notre équipe et vice - versa -
plus d'infos
DC CAD Electro,
comment cela fonctionne ?
 |
Patience, le
chargement prend quelques minutes |
Le logiciel DC CAD-ELECTRO
est un complément de DesignCAD
2D développé pour l'installateur électricien.
Après l'insertion des circuits électriques dans le plan de sol, un simple clic sur une icône dans
DC CAD-ELECTRO génèrera automatiquement le schéma unifilaire correspondant.
DC CAD-ELECTRO vous offre tous les outils nécessaires pour la réalisation rapide de schémas électriques d'implantation dans le bâtiment et unifilaire; et ce sans qu'il soit nécessaire de connaître tout un programme de CAO.
DC CAD-ELECTRO parle le language des électriciens qui comprennent tout de suite et intuitivement les opérations qu'ils
effectuera pour dessiner.

-
DC CAD-ELECTRO est compatible DWG-DXF et vous permet donc d'importer directement les plans de l'architecte.
-
Un plan sur papier peut même être scanné et vous pouvez directement y placer vos symboles.
-
Les symboles se positionnent
directement par rapport aux murs.
-
On peut mesurer les
canalisations et les longueurs de câbles.
-
Listing automatique du matériel
utilisé.
-
Possibilité d’ajouter des
annotations de bornes.
Avec la barre de Menu Plan de sol, vous pouvez dessinez un plan de sol du bâtiment dans un minimum de temps avec la précision nécessaire. Le dessin des murs est direct avec
nettoyage automatique des croisements de murs et l'insertion des portes et fenêtres dans les murs est automatique.

Au démarrage de DesignCAD
2D vous découvrez les menus (standards) pour dessiner le
plan d'implantation et les menus avec les symboles électriques.
Pour ne pas surcharger l'écran, les menus sont
séparés et reprennent les principaux symboles employés pour le
schéma électrique classique. Le logiciel permet de modifier ou
d'ajouter d'autres symboles.
CIRCUITS COURANTS: Pour les prises de courant et les
interrupteurs

CHARGES

SPOTS: Un Menu spécifique avec
différentes sortes de spots

Appareils

CHAUFFAGE: Circuits Réserve
– alimentations et appareils de chauffage

BASSE TENSION: Conection
basse-tension

DOMOTIQUE: Menu spécial pour
les installations domotiques

Une fois le plan de sol présent à l'écran, nous pouvons commencer à placer l'installation électrique.
Différentes barres de Menu vous offre la possibilité d'implanter tous les types de circuits.
Vous pouvez faire un choix à partir du Menu CIRCUITS COURANTS pour les prises de courant ou les circuits luminaires; un appareil peut être choisi à partir du Menu APPAREILS; vous trouverez un Menu CHAUFFAGE pour les appareils de chauffages; ainsi qu'un Menu spécifique pour les connections Basses Tension et Domotique 'ex: TV, tél…).
Après l'insertion des circuits électriques dans le plan de sol, un simple clic sur une icône dans
DC CAD-ELECTRO génèrera automatiquement le schéma unifilaire correspondant.
|

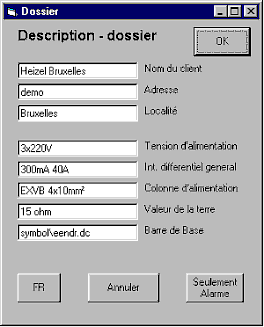

Dossier : les données du client, les spécifications concernant les colonnes, le
descriptif des circuits et les informations sur les interrupteurs différentiels peuvent chaque fois
être complétées dans la fiche appropriée.
|
 |
Lorsqu'il génère le schéma unifilaire, DC CAD-ELECTRO offre le choix entre trois spécifications pré-définies pour effectuer la protection du circuit.
Pour l'insertion des portes, un
gros plus a été ajouté: Plus qu'un seul icône pour les
portes ouvrantes gauches ou droite. La largeur de la porte peut
être introduite par l'utilisateur, ensuite vous cliquez à
l'emplacement du point de charnière pour placer un premier
point et un deuxième point vous permet d'indiquer directement
le sens de la porte. Il n'y a pas plus rapide et plus facile.
|
