| COMEPLAN
vous
annonce la sortie de
DesignCAD GEO.
DesignCAD
GEO s'adresse à tous ceux qui doivent dessiner des
aménagement de terrains de façon précise; entre autre par
récupération automatique de coordonnées X-Y-Z); conviviale
(grâce à la facilité d'utilisation du logiciel DesignCAD) et
rapide par l'utilisation de commandes de dessins spécifiques à
l'urbanisme.
Ingénieurs, géomètres,
architectes, urbanistes, architectes de jardins sont des
exemples de professionnels pour qui DesignCAD
GEO a été créé: Ils trouveront dans cet outil la
possibilité de gagner un temps considérable dans la
réalisation de leurs projets et études de terrains.
DesignCAD
GEO est une solution performante et à un prix accessible
pour ce type de produit pour tous ceux qui pour différentes
raisons ne souhaitent pas investir dans un logiciel
topographique aussi complet que GEOTOOLS mais qui souhaitent
disposer d'un logiciel de dessin professionnel qui soit plus
performant qu'un logiciel de dessin classique tel qu' AUTOCAD tm
ou DesignCAD.
DesignCAD
GEO est compatible avec les autres logiciels de CAO/CAD (DWG
pour AUTOCAD, DXF,…). Il dispose de toutes les fonctions
disponibles dans le logiciel de dessin DesignCAD.
Quelques exemples de fonctions de DesignCAD utiles dans
l'aménagement du territoire: calculs de surfaces et volumes,
commande Double Ligne (droites, courbes, arcs / Alignée Gauche,
Droite Centrée) avec nettoyages automatique des intersections
de doubles lignes (par exemple des croisements de rues);
jusqu'à 16 millons de couleurs disponibles,…
Caractéristiques :
Les procédures DesignCAD GEO ont été développées par
le concepteur du logiciel de topographie GEOTOOLS.
Celui-ci a été élaboré et testé par des géomètres et
ingénieurs. Si GEOTOOLS est le logiciel de communication avec
les mémoires de terrain, les calculs topographiques, gestion de
points, calculs de relief et communication avec DesignCAD,
DesignCAD GEO a pour but d'augmenter la puissance et la vitesse
de travail dans DesignCAD par des commandes d'automatisation de
dessin propres à la topographie: insertion automatique de
clôtures, haies, talus, … lecture et écriture de fichier de
points (ASCII), gestion des cadres, cartouches, légendes et
nord ,...

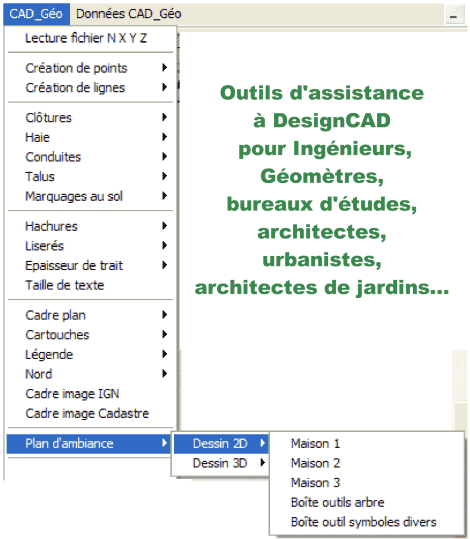

Les commandes spéciales de
DesignCAD Géo s'ajoutent à toutes les commandes déjà
disponibles dans la version de base de DesignCAD. Organisé sous
forme d'un menu "CAD GEO", le principe d'accès aux
commandes est identique à celui du DesignCAD 3DMax et Pro 5000
et s'intègre donc au système des menus déroulants.
Lorsqu'une commande est
sélectionnée, le programme dialogue avec vous et vous demande
de cliquer des points, d'introduire une échelle de plan, etc…
selon la commande à exécuter.
Les commandes sont livrées et
installées dans un mode standard qui conviendra à la majorité
des utilisateurs. DesignCAD GEO n'est pas pour autant figé: Il
est également paramétrable par l'utilisateur en fonction de
ses habitudes: mise en mémoire et utilisation de ses propres
paramètres, couleurs, épaisseurs, type de ligne, cadres et
cartouches, etc...
Quelques
exemples de possibilités de DesigCAD Geo:

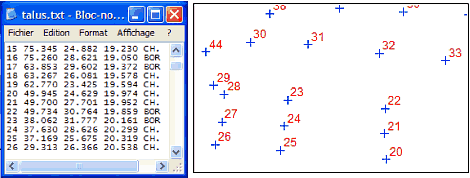

LECTURE DE FICHIERS POINTS : permet de lire un fichier
ASCII composé de numéros, coord. X, coord. Y, coord. Z pour le
traduire en un piquetage dans DesignCAD.
CREATION D'UN POINT A UNE DISTANCE : permet de dessiner
un point sur une droite définie par deux points.
Le logiciel vous demande de cliquer les deux points de base et
d'introduire la distance (positive ou négative) à partir du
premier point.
REGRESSION LINEAIRE : permet de dessiner une ligne
moyenne définie par un certain nombre de point. Nous utilisons
la formule de régression linéaire.
PERPENDICULAIRE : permettent de dessiner une ligne
perpendiculaire à une autre ligne en un point (point 1).
Indiquer par le point 2 le côté de la perpendiculaire. La
distance (5 m ou 10 m) est définie dans les paramètres.

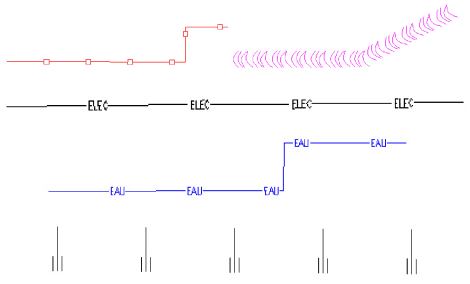

Les programmes CLOTURE, HAIES, TALUS, ELEC, GAZ, EAU
permettent de dessiner des clôtures, haies, … en plan terrier
par quelques clics. Il suffit en effet de simplement définir
les points de passage des lignes à dessiner. DesignCAD_GÉO
fait le reste, il dessinera la ligne et les piquets de clôture,…C.A.D.
la représentation des lignes selon votre paramétrage. Ces
piquets, ces dessin de haies, textes sur lignes,… sont parties
intégrantes de la ligne . Ce ne sont pas des symboles
EPAISSEUR DE TRAIT simplifie le choix des types,
épaisseurs, couleurs de trait. En fait, le dialogue reprend nos
anciennes habitudes de choisir un 'Rotring' d'épaisseur 0,13mm
ou autres. DesignCAD Geo gère l'échelle et fait en sorte que
le trait aura l'épaisseur voulue sur le papier.
| Les programmes
CADRES, CARTOUCHES, LEGENDES, NORD, … permettent
de dessiner ces éléments à la bonne taille pour toute
échelle de plan. |
 |
TAILLE TEXTE
vous libère des habituels calculs " echelle X taille de
texte ", etc. Vous pourrez continuer à penser à "
taille du texte comme sur le papier " comme si vous
utilisiez des normographes.
Des HACHURES et des LISERES prédéfinis par vous et
gérer par nos logiciels vous feront gagner un temps précieux.

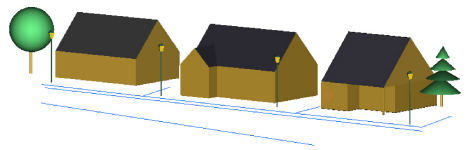

PLAN D'AMBIANCE est en fait un ensemble de boîtes à
outils et symboles 2D et 3D. Un clic et DesignCAD GEO vous
présente une maison avec sens de faitage (toiture) dans votre

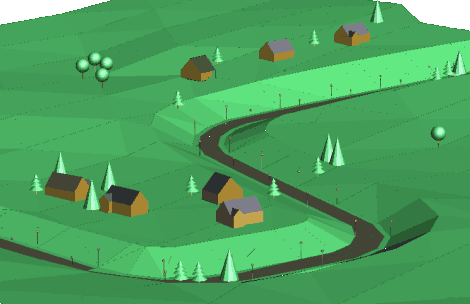

plan de lotissement. Mieux, choisissez les maisons en 3D pour
présenter une vue 3D du lotissement.
CREATION D'UN FICHIER ASCII ACED (points)Pour communiquer
avec d'autres logiciels, il est souvent utile de créer un
fichier texte (format Ascii) contenant les numéros et
coordonnées XYZ des points caractéristiques du mesurage.
Aujourd'hui, l'Administration du Cadastre, de l'Enregistrement
et des Domaines demande impose un tel fichier pour les points
limites de parcelles et points fixes. Ce module est la solution
efficace !
CalculoCAD
(programme de métrés et de calculs de quantités) et DesignCAD
GEO sont compatibles et peuvent fonctionner ensemble
|
