DC CAD-SANITAIRE ET CHAUFFAGE

Dessiner des installations sanitaires et chauffage en un minimum de temps.

• Dessiner un plan d'architecture
• Commande murs avec insertion automatique des portes et fenêtres.
• Positionnement direct des symboles sanitaires.
• Reprise plans AutoCAD tm (DWG-DXF). Reprise plans scannés,...
• Implanter les appareils sanitaires
• Numéroter les appareils et tirer une liste

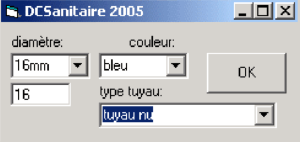

• Desiner les tuyaux (diamètre - couleur - matériel)
• Mesurer les tuyaux
• Les tuyaux peuvent être dessinés automatiquement si on utilise des collecteurs
• Le schéma de principe est généré automatiquement à partir du plan d'implantation
• Permet également de dessiner des plans isometriques

Le logiciel DC CAD SANITAIRE ET CHAUFFAGE est un complément de DesignCAD 2D développé pour l'installateur en sanitaire.

Après l'insertion schémas dans le plan de sol, un simple clic sur une icône dans DC CAD SANITAIRE ET CHAUFFAGE génèrera automatiquement le schéma de principe correspondant.

DC CAD SANITAIRE ET CHAUFFAGE vous offre tous les outils nécessaires pour la réalisation rapide de schémas sanitaires d'implantation dans le bâtiment et de principe; et ce sans qu'il soit nécessaire de connaître tout un programme de CAO. DC CAD SANITAIRE ET CHAUFFAGE parle le language des installateur en sanitaires qui comprennent tout de suite et intuitivement les opérations qu'ils effectuera pour dessiner.


Avec la barre de Menu Plan de sol, vous pouvez dessinez un plan de sol du bâtiment dans un minimum de temps avec la précision nécessaire. Le dessin des murs est direct avec nettoyage automatique des croisements de murs et l'insertion des portes et fenêtres dans les murs est automatique.

Au démarrage de DesignCAD 2D vous découvrez les menus (standards) pour dessiner le plan d'implantation et les menus avec les symboles appropriés.

Pour ne pas surcharger l'écran, les menus sont séparés et reprennent les principaux symboles employés pour le schéma sanitaire. Le logiciel permet de modifier ou d'ajouter d'autres symboles.

Une fois le plan de sol présent à l'écran, nous pouvons commencer à placer l'installation sanitaire.

Pour l'insertion des portes, une seule icône pour les portes ouvrantes gauches ou droite. La largeur de la porte peut être introduite par l'utilisateur, ensuite vous cliquez à l'emplacement du point de charnière pour placer un premier point et un deuxième point vous permet d'indiquer directement le sens de la porte. Il n'y a pas plus rapide et plus facile.







Exemple de tuyaux sans collecteur

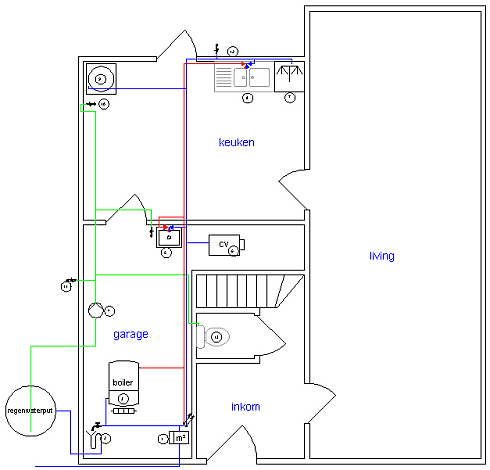

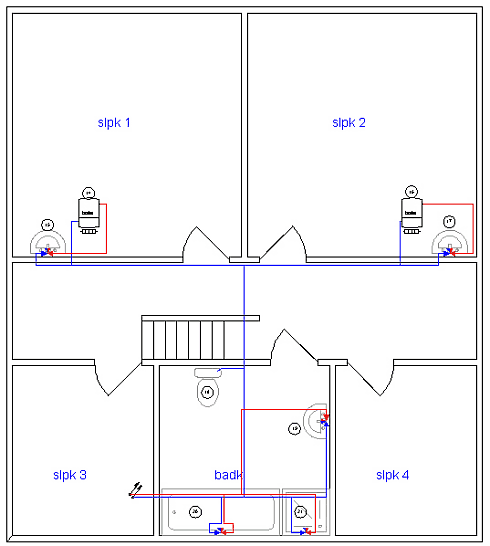

Exemple de plan d' étage avec tuyaux sans collecteur

Exemple de tuyaux avec collecteur

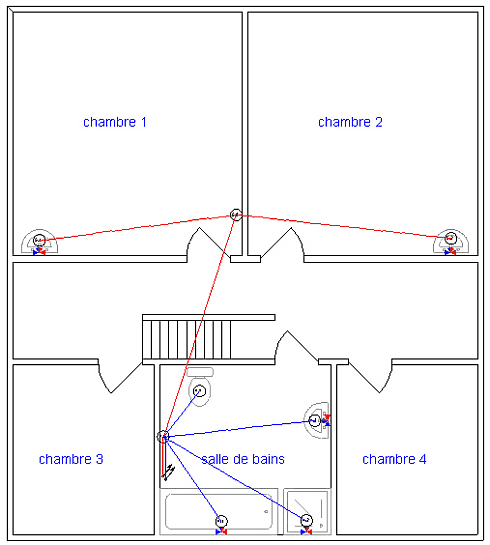

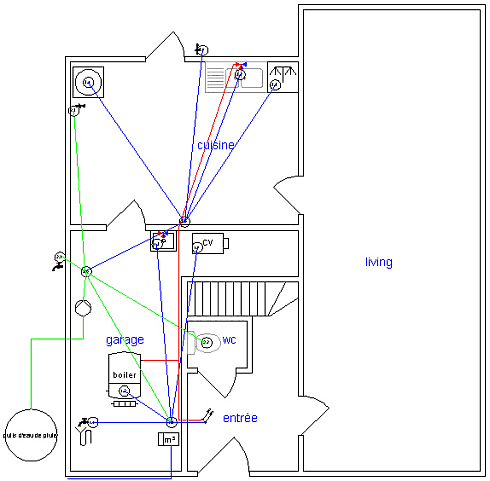

Exemple de plan d' étage avec tuyaux avec collecteur

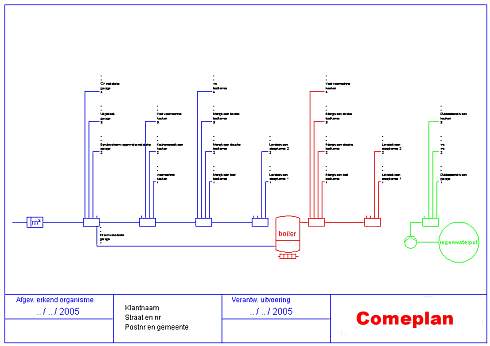

Exemple de plan schématique, tuyaux sans collecteur

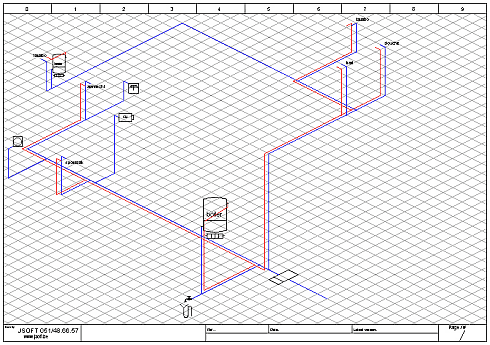

Exemple de plan isométrique
